| Lugar de origem: | China |
| Marca: | TOPER |
| Certificação: | CE |
| Número do modelo: | XY30/630-30U |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | Best factory price |
| Detalhes da embalagem: | Exportar embalagem de madeira padrão. |
| Tempo de entrega: | 10-15 dias úteis após receber o seu pagamento |
| Termos de pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Habilidade da fonte: | 200 conjuntos por mês para esta imprensa de filtragem industrial |
| área de filtragem: | 30 metros quadrados | Tamanho da placa: | 630*630mm |
|---|---|---|---|
| Volume de câmara do filtro: | 452L | Número de placa do filtro: | 37pcs |
| Pressão de filtragem: | 0.6mpa | Descarga do bolo: | operação de dois trabalhadores à mão |
| Potência do motor: | 2200W | Tipo da compressa: | Sistema hidráulico |
| Aplicação: | Alimento, proteciton ambiental, medicina, químico, metrallurgy | Função: | desidratação, separaiton e concentração |
| Material de chapa: | Polipropileno reforçado | Meio de filtro: | pano de filtro |
| Voltagem: | 380V/220V /400-450V/Personalizado | Método de alimentação: | Alimentação central |
| Tipo líquido da descarga: | Fluxo aberto ou fluxo próximo | Condição: | Novos |

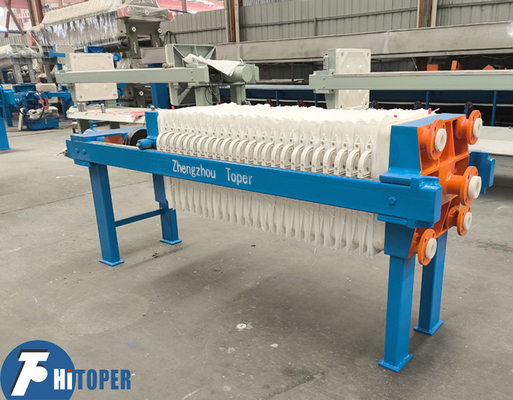

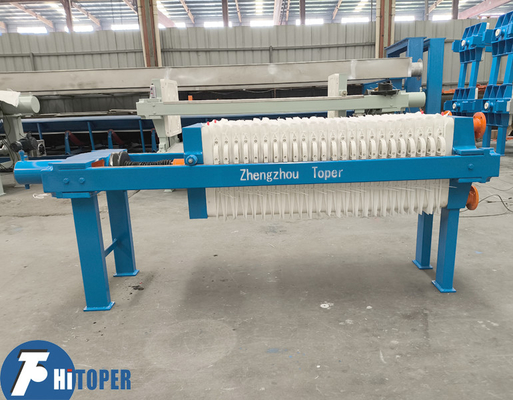

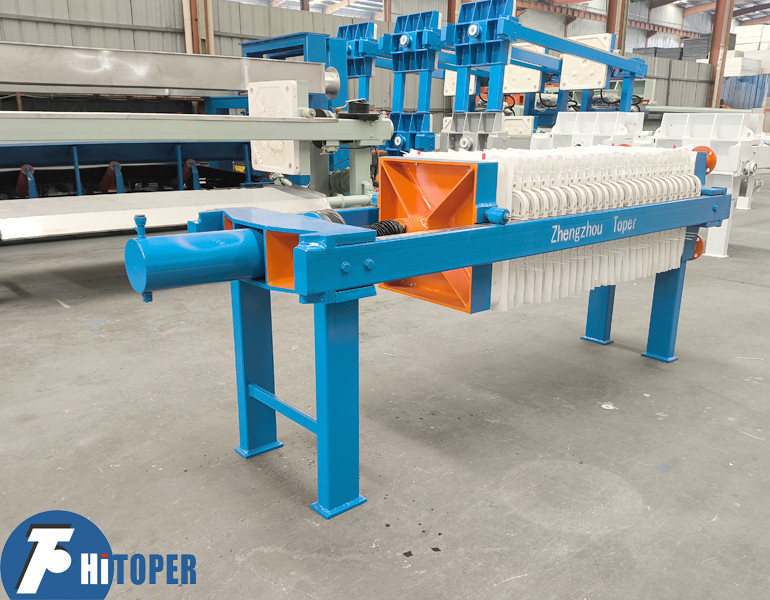

630x630mm Chapa Pressão 0,6Mpa Filtro Industrial Prensa Certificado CE
Principais parâmetros técnicos desta prensa de filtragem
1. Modelo XY30/630-30U
2Área do filtro: 30 m2
3Tamanho da placa de filtro: 630*630 mm
4Volume da câmara de filtragem: 452 L
5Espessura da torta do filtro: 30 mm
6Número de placas de filtragem: 37 unidades
7. Pressão do filtro: 0.6Mpa, também pode ser 2.0Mpa, se adicionarmos alguma fibra de vidro ao produzir a placa de filtro.
8Potência do motor: 2,2 kW
9Peso: cerca de 2360 kg
10Dimensões: 3590*900*1100m
Como operar uma prensa de filtragem,
A mistura sólida líquida é bombeada para a prensa de filtragem, que é constituída por uma série de placas de filtragem embutidas que formam câmaras.As placas são apoiadas em uma estrutura de aço fabricada e é mantida fechada por uma força exercida por uma vara hidráulica montada na estrutura no final da máquina.
Cada placa de filtro é coberta por um pano de filtro que retém as partículas sólidas, mas permite que o líquido passe e saia através das portas na placa de filtro.
As partículas retidas acumulam-se gradualmente na superfície do filtro e, após um período de tempo, formam um bolo sólido.
À medida que o bolo forma a pressão dentro do filtro, a pressão aumenta à medida que o filtrado passa pelo bolo já parcialmente formado para sair da câmara.Torna-se cada vez mais difícil continuar a bombear como a imprensa não é capaz de aceitar mais sólidosNeste momento, a bomba de alimentação está a acariciar com pouca frequência e o fluxo de filtrado da prensa de filtragem reduziu-se consideravelmente ou parou completamente.
Neste ponto, ou quando for atingido um tempo de filtragem ou uma pressão predeterminados, o ciclo termina e o bolo de filtragem totalmente formado é descarregado.
Parâmetro técnico deste equipamento de filtragem:
| Tipo |
Área de filtragem (m2) |
Tamanho da placa de filtro (mm) |
Espessura da torta do filtro (mm) |
Volume da câmara de filtragem (L) |
Número da placa de filtro (PCS) |
Pressão de filtragem (MPa) |
Potência do motor (KW) |
Peso (Kg) |
Dimensão (mm) - O que é isto? |
| XY4/450-30U | 4 | 450 × 450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940 × 900 × 1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300 × 900 × 1100 | ||||
| XY30/800-30U | 30 | 800 × 800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
Diferentes séries da nossa máquina de filtragem:
1Pressão automática de filtragem controlada por programa
2Pressão do filtro de membrana
3Pressão hidráulica de filtro de compressão
4Pressão de filtragem mecânica de compressão
5Pressão do filtro Jack
6. Prensa de filtragem de chapa e quadro/câmara de ferro fundido
7Pressão de filtragem de chapas e quadros de aço inoxidável
8Pressão de filtragem de placas redondas
9Pressão de filtragem de bolo de algodão
10Pressão de filtro de papelão
11Pressão de filtragem de correia DY
12Pressão de filtragem de correia de alta pressão DYX
13Pressão de filtragem de cinturão rotativo DNY para espessamento/desidratação por tambor
14Pressão de filtragem de espessamento e desidratação de tripla correia
