| Lugar de origem: | China |
| Marca: | TOPER |
| Certificação: | CE |
| Número do modelo: | XZ150/1250-30U |
| Quantidade de ordem mínima: | 1 GRUPO |
|---|---|
| Preço: | Best factory price |
| Detalhes da embalagem: | 1*40GP. |
| Tempo de entrega: | 20-30 dias de trabalho após para receber seu pagamento |
| Termos de pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Habilidade da fonte: | 30 grupos pelo mês para esta imprensa de filtro da câmara |
| Área de filtro: | 150m2 | Tamanho da placa dos PP: | 1250*1250mm |
|---|---|---|---|
| Volume da câmara de filtro: | 2200L | Número do filtro: | 55pcs |
| Pressão de filtragem: | 0,6 MPa | Potência do motor: | 4kw |
| Peso total: | 11000kgs | Dimensão: | 6200*1800*1600mm |
| Tipo de placa: | Placa da câmara | Material da placa: | Polipropileno reforçado |
| Cor da placa: | Branco | Função: | Separação sólido-líquido |
| Método de alimentação: | Alimentação central | Tipo contínuo da descarga: | Automático |
| Tensão: | 380V/220V /400-450V/Personalizado | Meio filtrante: | Pano de filtro |
| Tipo de pressão: | Compressa hidráulica | Doença: | Novo |
Prensa de filtro de câmara de placa PP para desidratação de lama de alta pressão na indústria de pedra com design fácil de usar
Um filtro-prensa é um equipamento de operação em lote, volume fixo variando de 0,1m3 a 20m3 que separa líquidos e sólidos usando filtração sob pressão. A pasta é bombeada para o filtro-prensa e desidratada sob pressão. Um filtro-prensa pode ser usado para separação sólido-líquido ou tratamento de águas residuais em uma variedade de indústrias e aplicações diferentes, como mineração, metalurgia, petróleo, química, médica, tinturaria, papel, alimentos, álcool, produção têxtil, etc.
Principais componentes do filtro-prensa:

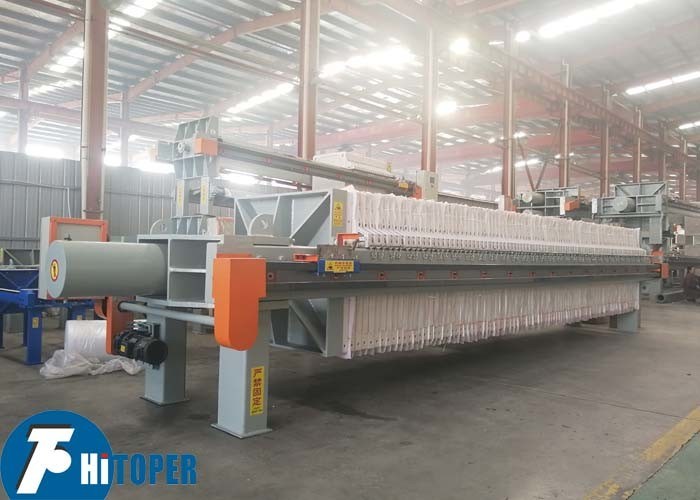

O filtro-prensa é composto por estrutura, placa de filtro, sistema de prensagem (manual, mecânico, hidráulico e outros tipos) e sistema de controle elétrico. A parte da estrutura desempenha a função de suportar o dispositivo de prensagem e a placa de filtro, e é composta por base, placa de prensagem, placa de encosto e viga principal. A placa do filtro é instalada na viga principal entre a placa de compressão e a placa de impulso, e os meios filtrantes, como o pano do filtro, são instalados no meio da placa do filtro.
Estrutura: A estrutura de aço atua como um dispositivo de fixação para as placas de filtro.
Placas de filtro: Uma torta de filtro se forma nas câmaras entre as placas de filtro.
Pano de filtro: Um filtro de pano preso em ambos os lados de uma placa de filtro. Os sólidos se acumulam no tecido para formar uma torta de filtro, separando os líquidos dos sólidos.
Princípio de funcionamento do filtro prensa de câmara:
1. A pasta é bombeada para o filtro-prensa. Os sólidos são distribuídos uniformemente nas telas do filtro durante o ciclo de alimentação (enchimento).
2. Os sólidos começam a se acumular no pano do filtro, prendendo as partículas resultantes e formando uma torta de filtro. A torta de filtro atua como um filtro de profundidade para separação sólido/líquido. O filtrado sai das placas através das portas de canto para o coletor.
3. Quando as válvulas corretas no coletor estão abertas, o filtrado sai da prensa através da saída de filtrado. À medida que a bomba de alimentação do filtro-prensa aumenta a pressão, os sólidos se acumulam dentro das câmaras até ficarem completamente cheios de torta de filtro.
4. Quando as câmaras estiverem cheias, o ciclo de enchimento estará completo e o filtro-prensa estará pronto para ser esvaziado.
Para este filtro prensa de câmara automático, o dispositivo automático disponível abaixo para sua escolha.

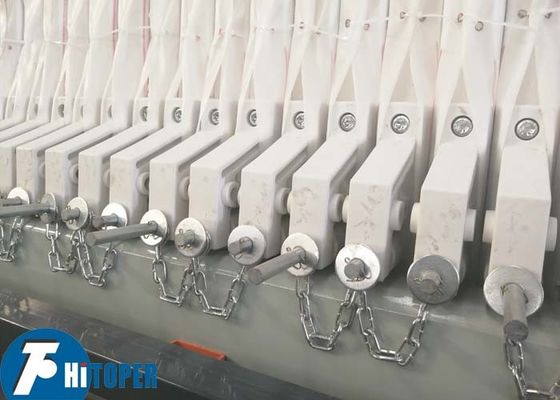

1. Pano de filtro varicoso automático: com alguma pasta com alta viscosidade, e o bolo é difícil de cair automaticamente, o sistema varicoso de pano que projetamos pode mudar o ângulo do pano de filtro para a forma de V, ao mesmo tempo que a mola conectada ao pano vibra e o bolo cai.
2. Porta da bomba automática: durante a filtração do filtro-prensa, talvez haja um gotejamento entre as placas do filtro, então a porta da bomba coletará o vazamento e evitará a poluição no local de trabalho, mas também evitará o aumento da umidade do bolo sob o filtro-prensa.
3. Sistema automático de lavagem de panos: conectado à bomba d'água de alta pressão, quando o filtro-prensa parar de funcionar, ou quando você precisar, ajudará a lavar os panos e a ficar liso, para que recupere a velocidade de filtragem e estenda a vida útil.
4. Transportador de correia: Ele será colocado sob o filtro-prensa, entregando a torta de filtro junto em um lado do filtro-prensa, melhor para manuseio posterior.
5. Balde de armazenamento de lodo. Após a filtração, a torta do filtro pode ser descarregada no balde de armazenamento de lodo correspondente, fácil de focar no transporte.
Nossos parâmetros técnicos do filtro-prensa.
| Tipo |
Área de filtro (m2) |
Placa de filtro tamanho (mm)
|
Espessura do bolo de filtro (mm) |
Volume da câmara de filtro (EU) |
Número da placa de filtro (PCS) |
Pressão de filtragem (MPa)
|
Potência do motor (KW) |
Peso (Kg) |
Dimensão (mm) (C×L×A) |
| XZ100/1250-30U | 100 | 1250×1250 | 30 | 1479 | 36 | 0,6 | 4,0 | 8307 | 5020×1800×1600 |
| XZ120/1250-30U | 120 | 1777 | 43 | 9308 | 5470×1800×1600 | ||||
| XZ140/1250-30U | 140 | 2094 | 51 | 10455 | 5990×1800×1600 | ||||
| XZ160/1250-30U | 160 | 2381 | 58 | 11492 | 6450×1800×1600 | ||||
| XZ180/1250-30U | 180 | 2669 | 65 | 12494 | 6905×1800×1600 | ||||
| XZ200/1250-30U | 200 | 2965 | 72 | 13504 | 7360×1800×1600 | ||||
| XZ220/1250-30U | 220 | 3285 | 80 | 14652 | 7880×1800×1600 | ||||
| XZ250/1250-30U | 250 | 3737 | 91 | 16227 | 8600×1800×1600 | ||||
| XZ200/1500-30U | 200 | 1500×1500 | 3025 | 49 | 0,6 | 7,5 | 20030 | 6400×2200×1900 | |
| XZ250/1500-30U | 250 | 3739 | 61 | 22978 | 7225×2200×1900 | ||||
| XZ300/1500-30U | 300 | 4413 | 74 | 26026 | 8130×2200×1900 | ||||
| XZ350/1500-30U | 350 | 5210 | 86 | 29220 | 8570×2200×1900 | ||||
| XZ400/1500-30U | 400 | 6007 | 99 | 32574 | 9880×2200×1900 | ||||
| XZ450/1500-30U | 450 | 6743 | 111 | 35586 | 10820×2200×1900 | ||||
| XZ500/1500-30U | 500 | 7478 | 123 | 38606 | 11560×2200×1900 | ||||
| XZ600/2000-30U | 600 | 2.000×2.000 | 40 | 12.000 | 85 | 0,6 | 7,5 | 49.000 | 11100×3000×2500 |
| XZ700/2000-30U | 700 | 14.000 | 99 | 53.000 | 12200×3000×2500 | ||||
| XZ800/2000-30U | 800 | 16.000 | 107 | 57.000 | 13350×3000×2500 | ||||
| XZ900/2000-30U | 900 | 18.000 | 127 | 61.000 | 14.500×3.000×2.500 | ||||
| XZ1000/2000-30U | 1000 | 20.000 | 141 | 65.000 | 15600×3000×2500 |
Serviço de Toper:
1. Temos profissionais on-line para fornecer informações abrangentes e detalhadas e de fácil compreensão e dados técnicos sobre a máquina de seu interesse;
2. Aconselhar o tipo de máquina mais adequado de acordo com sua necessidade para sua referência
3.Organize o cronograma se você fizer uma visita à nossa fábrica.
4.Envie nosso engenheiro técnico ao seu país para instalação, teste de operação, perguntas e assim por diante, se necessário.
