| Lugar de origem: | China |
| Marca: | TOPER |
| Certificação: | CE |
| Número do modelo: | DY500 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | recipiente padrão |
| Tempo de entrega: | aproximadamente 30 dias de trabalho após recebem seu pagamento |
| Termos de pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Habilidade da fonte: | 10 grupos pelo mês para esta imprensa de filtro da correia |
| Filter belt width: | 500mm | Capacity: | 3-5.2m3/h |
|---|---|---|---|
| Dry volume: | 45-78kg/h | Moisture content: | 63-84.5% |
| Motor power: | 0.75kw | Reference dimension: | 2600*1050*2175mm |
| Weight: | 830kg | Application: | pinting and dyeing, urban waste water, chemical |
| Function: | dehydration,thickening and concentration | Voltage: | 380V/220V /400-450V/Customized |
| Destacar: | Imprensa de filtro industrial,unidade da imprensa de filtro |
||

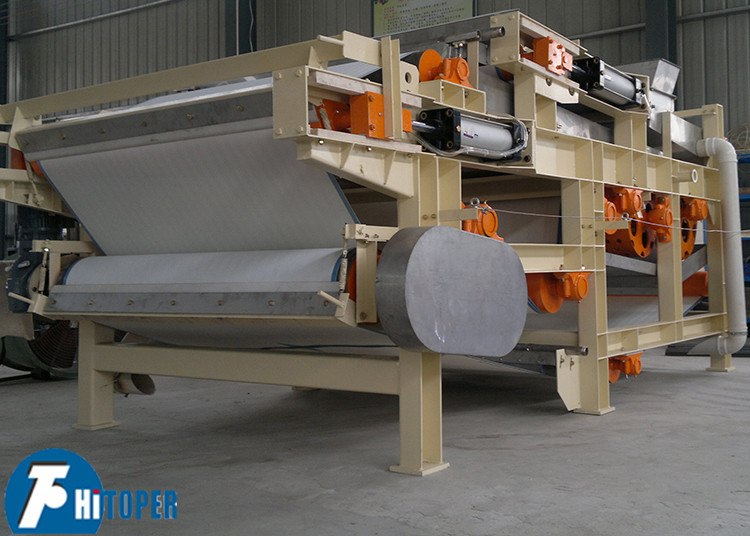

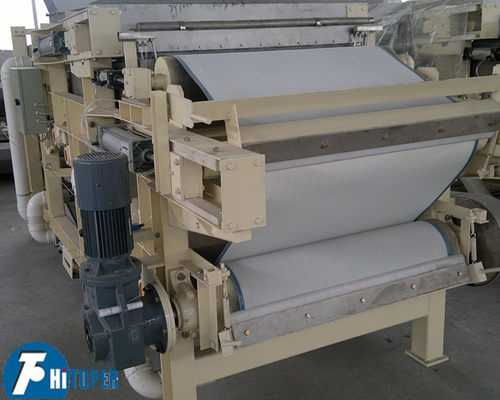

Pressão de filtragem por correia de tratamento de águas de lama com descarga contínua
Introdução da prensa de filtro de correia
A secção de espessamento independente pode filtrar facilmente a lama aglomerada, o que melhora muito a capacidade de processamento.Projeto especial de rolos côncavos-convexosA banda de filtragem patenteada superior, o filtrado é separado rapidamente, o bolo de lama tem uma excelente descascagem e o resíduo de lama é pequeno.A taxa de captura das lamas é boa e a eficiência é elevada. Alta estabilidade e excelente durabilidade. Sem ruído e vibração. Baixo consumo de energia. Comparado com máquinas domésticas de desaguamento de lodo, e até mesmo outras marcas europeias e americanas,A máquina de desaguar lama é melhor do que outros modelosA principal diferença é que este pano de filtro é diferente porque usa três tipos de comprimento.que é um pano de filtro não pegajoso e um dispositivo com a menor quantidade de água de limpeza.
Área de aplicação
É amplamente utilizado no desaguamento de lodo de esgoto urbano, impressão e tingimento têxtil, galvanização, fabricação de papel, couro, fabricação de cerveja, processamento de alimentos, lavagem de carvão, petroquímica, química,MetalurgiaÉ também adequado para separação de sólidos ou produção industrial.
1Especificações de peças
| - Não, não. | Nome | Especificações |
| 1 | Anfitrião |
Motor principal 0,75 kW desaguamento por pressão de cunha de 5 rolos, Material de filtro de correia integral SS304 |
| 2 | Tanque |
0Motor de mistura de.37 kW, Mistura excêntrica de dupla remoção de aço inoxidável |
| 3 | Concentradores de tambor | 0.37kw motor, tela horizontal de aço inoxidável, rotação uniforme, tecido uniforme |
| 4 | Faixa | Faixa de filtro de poliéster de 80-100 malhas, incluída no hospedeiro |
| 5 | Sistema de controlo elétrico | Completamente automático, banda larga,incluindo controlo de gás,incluído no hospedeiro |
2Parâmetro principal
2.1 Desempenho básico:
Velocidade da correia de filtragem:1-9m/min (regulavel)
Vida útil da correia de filtragem:≥ 2000h
Vida útil do rolamento:≥50000h ((tipo de esferas oleosas)
Classificação de protecção do motor:IP54
Grau de isolamento do motor:F
Método de arrefecimento do motor:Método de arrefecimento do ventilador
Material: SUS304
2.2 Dispositivo de transmissão
Potência do motor:0.75kw
Velocidade do cinto de condução: ajustável ((1 metro ~ 9 metros / minuto)
Tensão: 380 V
Atual de arranque:3.67A
Frequência:conversão de frequência
Velocidade de rotação:conversão de frequência
Classificação de protecção do motor:IP54
Grau de isolamento do motor:F
2.3 Tanque
Material: SUS304
Material da lâmina de agitação:SUS-304
Material do eixo de agitação:SUS-304
Velocidade do misturador:36rpm ((Construído de acordo com as características das lamas)
Potência do motor:0.37 kw
Tensão: 380 V
Moeda de início:1.12A
Frequência: 50 Hz
Classificação de protecção do motor:IP54
Grau de isolamento do motor:F
2.4 Unidade centrífuga de desidratação concentrada
Material: SUS304
Intervalo de concentração: 4% - 8%
Material do ecrã:SUS304
Velocidade do misturador:17 rpm ((Construído de acordo com as características das lamas)
Fábrica de caixas de engrenagens:Guangyuan, Taiwan, China
Potência do motor:0.37 kw
Tensão: 380 V
Frequência de arranque:1.12A
Frequência: 50 Hz
Classificação de proteção:IP54
Grau de isolamento:F
2.5 Dispositivo de lavagem
Material do bico:Produtos de liga de latão
Método de limpeza do pano de filtragem:Método de descarga contínua do lado da frente da mesa com o bico (panto de filtragem superior) Modo de descarga contínua da frente e da parte de trás da mesa com o bico (panto de filtragem inferior)
Especificação:1/4 ¢ 9504
Método de limpeza do bico:Limpeza manual de desmontagem (conceito do tubo de pulverização é fácil de desmontar e limpar)
Especificação do tubo de limpeza:40 A ((φ1.5)
Pressão de limpeza: > 3,5 kg/cm2
Volume de água de limpeza:cerca de 4 M3/h
Parâmetros técnicos do filtro de correia:
|
Tipo |
DNY750 | DNY1000 | DNY1500 | DNY2000 | DNY2500 | DNY3000 | ||
| Largura do filtro ((mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Capacidade de concentração (s.s.)10,5% a 2,5% |
6 ¢ 9 | 8 ¢ 12 | 1218 | 16 ¢ 24 | 20 ¢ 30 | 28 ¢ 38 | ||
| Volume seco ((kg/h) | 110 ¢ 225 | 150 ¢ 300 | 225 ¢ 450 | 300 ¢ 600 | 375 ¢ 750 | 420 ¥950 | ||
| Teor de humidade ((%) | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | ||
| Potência do motor ((HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
Dimensões de referência (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Peso ((kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
Pressão de filtro de correia utilização típica de lodo:
