Filtro Prensa de Correia para Desaguamento de Lodo e Separação Sólido-Líquido em Indústrias Químicas, de Carvão, Papel, Alimentos e Esgoto Urbano

Nova Prensa de Filtro de Correia para Desidratação de Lodo na Indústria de Impressão e Tingimento

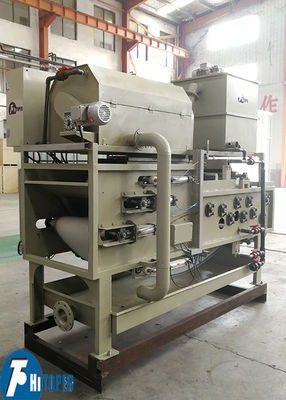

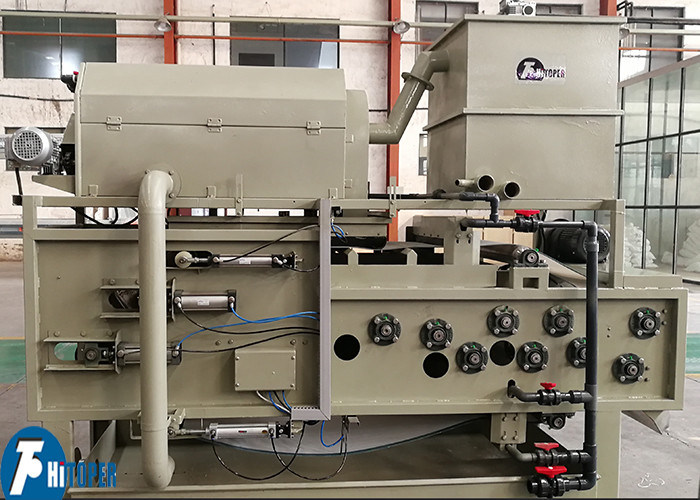

Introdução à prensa de filtro de correia

Com base na tecnologia avançada introduzida, a prensa de filtro de correia DNY é desenvolvida e projetada com base na prensa de filtro de correia DY. A prensa de filtro de correia DNY é um equipamento ideal para desidratação de lodo, amplamente utilizado nas indústrias química, de carvão, de fabricação de papel, de alimentos, de esgoto urbano e outras. Também pode ser usada como uma máquina de separação líquido-sólido. Caracteriza-se por alta eficiência, bons efeitos de desidratação e baixo consumo. Usando este tipo de prensa de filtro de correia DNY, não há necessidade de lagoa de concentração, economizando assim o investimento e a área útil.

Como funciona a dobragem

Como funciona a dobragem

Após o lodo concentrado e uma certa concentração de floculante serem completamente misturados em um misturador estático e dinâmico, as pequenas partículas sólidas no lodo são agregadas em uma grande massa floculenta, e a água livre é separada ao mesmo tempo. O lodo é transportado para a correia de filtro de desidratação por gravidade concentrada, e a água livre é separada sob a ação da gravidade para formar lodo em um estado não fluído, e então é preso entre as correias de malha superior e inferior e passa pela zona de pré-pressão em forma de cunha e pela zona de baixa pressão. A zona e a zona de alta pressão são gradualmente espremidas sob a ação de forças de espremer e cisalhar de pequenas a grandes para atingir o grau máximo de separação de lama e água, e finalmente um bolo de filtro é descarregado.

1. Desidratação por pré-tratamento químico

Para melhorar a desidratabilidade do lodo, melhorar as propriedades do bolo de filtro e aumentar a permeabilidade dos materiais, é necessário o tratamento químico do lodo. Esta máquina usa um dispositivo exclusivo de "misturador de granulação por floculação de água" para alcançar a dosagem química e a floculação. Função, este método não só tem bom efeito de floculação, mas também economiza muitos produtos químicos, baixo custo operacional e benefícios econômicos óbvios.

2. Seção de desidratação por concentração por gravidade

O lodo é alimentado uniformemente na correia de malha através do balde de distribuição. O lodo corre para a frente com a correia de filtro. A água livre flui para o tanque de recebimento de água através da correia de filtro sob seu próprio peso. A desidratação por gravidade também pode ser dita como uma seção altamente concentrada. A água livre no meio reduz a fluidez do lodo e o prepara para extrusão adicional.

3. Seção de desidratação por pré-pressão da área em forma de cunha

A fluidez do lodo após a desidratação por gravidade quase se perde completamente. À medida que a prensa de filtro de correia avança, a distância entre as correias de filtro superior e inferior diminui gradualmente e o material começa a receber leve pressão. À medida que a correia de filtro funciona, a pressão aumenta gradualmente. O papel da zona em forma de cunha é estender o tempo de desidratação por gravidade, aumentar a estabilidade de compressão do floco e preparar para entrar na zona de pressão.

4. Seção de desidratação por alta pressão do rolo de espremer

Quando o material sai da zona de cunha, ele entra na zona de pressão. O material é espremido nesta zona. A pressão ao longo da direção de corrida da correia aumenta com a diminuição do diâmetro do rolo de espremer. O volume espremido do material encolhe e a água livre no espaço é espremida para fora. Neste momento, o bolo de filtro está basicamente formado e o teor de água do bolo de filtro pode ser reduzido ao mínimo após continuar para a área de alta pressão no final da pressão.

Vantagens da prensa de filtro de correia DNY:

1. É um equipamento de integração, controle automático, operação contínua;
2. Baixo consumo de energia, longa vida útil;
3. Alta eficiência de desidratação e alto teor de sólidos do bolo de lama;
4. Fácil de usar e manter;
5. Baixo ruído, econômico e confiável, com ampla gama de aplicações.

Aplicação

Esta máquina é adequada para desidratação de lodo em processos de tratamento de águas residuais em estações de tratamento de esgoto urbano, galvanoplastia, fabricação de papel, couro, impressão e tingimento, metalurgia, química, abate, alimentos, fabricação de cerveja, lavagem de carvão e engenharia de proteção ambiental. No caso de separação de líquidos, é um equipamento ideal para gestão ambiental e recuperação de recursos.

Parâmetros técnicos da prensa de filtro de correia:

Uso típico de polpa de prensa de filtro de correia:
