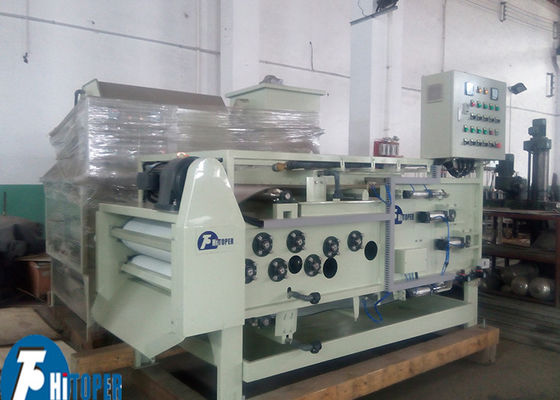

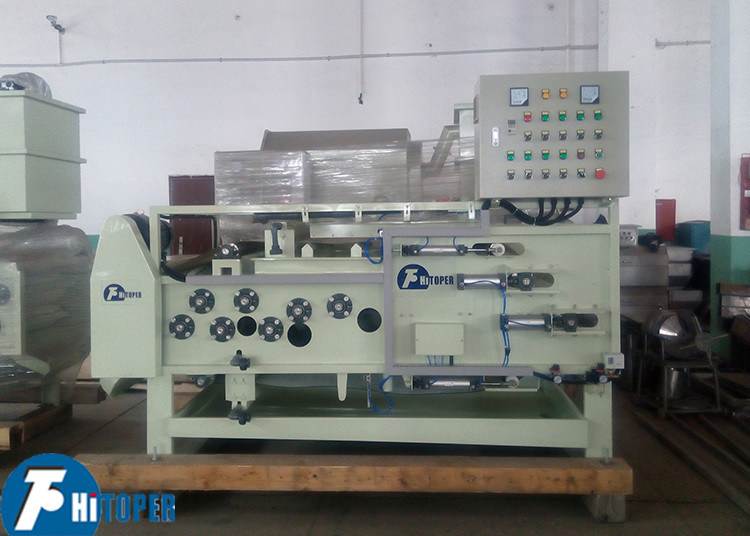

Filtro Prensa de Correia Automático com Zona Avançada de Floculação de Lodo e Desaguamento por Gravidade para Tratamento de Águas Residuais

Filtro Prensa de Correia de Aço Inoxidável, Filtro Prensa de Desaguamento de Correia a Vácuo Automático





A prensa de filtro de correia série DY é o instituto nacional de pesquisa com a introdução de tecnologias avançadas estrangeiras com base no desenvolvimento bem-sucedido de novos modelos, amplamente utilizado no tratamento de águas residuais urbanas, indústria química, refino de petróleo, metalurgia, papel, couro, alimentos, lavagem de carvão, impressão e tingimento, desaguamento de lodo. Operação contínua da máquina, alto grau de automação, economia de energia, alta eficiência, fácil manutenção, é ideal para equipamentos de desaguamento de lodo.





Características de design da prensa de filtro de correia:



1. Tecnologia avançada australiana, aparência bonita.

2. Grande rigidez estrutural, operação suave, baixo ruído.

3. Configure o equipamento avançado de pré-enriquecimento, efeito de floculação do lodo, baixos custos operacionais.

4. Zona de desaguamento por gravidade com distribuidor avançado, distribuição do material para estender a vida útil do filtro.

5. Com uma longa zona de desaguamento por gravidade em forma de cunha e zona de desaguamento, o material desidratado completamente para garantir que o material não transborde na área de prensagem.

6. Rolos dispostos em um sistema científico e ordenado, desaguamento por gravidade, desaguamento em cunha, desaguamento por prensagem são descarregados sem se perturbar. Relação de desaguamento por prensagem de rolo de grande diâmetro, efeito de desaguamento, capacidade de produção, eficiência energética.

7. Da alimentação à descarga do bolo, operação contínua, alto grau de automação, interface PLC pode ser instalada conforme necessário, para facilitar o controle centralizado por computador.

8. Transmissão de potência por faixa de velocidade mecânica ou de conversão de frequência, ampla adaptabilidade.

9. Dispositivo de retrolavagem confiável, garante o efeito de desaguamento do filtro.

10. Dispositivo pneumático de tensionamento e correção automática para garantir a operação normal e segura do filtro.

11. Operação segura e confiável, segurança infravermelha e segurança de uma gama completa de dispositivos de parada de emergência.

12. Pode ser configurado de acordo com diferentes materiais com diferentes especificações do filtro, filtragem e alta precisão.





Composição das peças:



1. Estrutura

2. Dispositivo de distribuição de polpa

3. Bandeja superior de recebimento de líquido

4. Sistema de rolos de desaguamento

5. Sistema de rolos de esmagamento

6. Dispositivo de tensionamento

7. Bandeja intermediária de recebimento de líquido

8. Dispositivo de lavagem

9. Rolo de ajuste superior

10. Correia de filtro superior

11. Raspador superior

12. Raspador inferior

13. Dispositivo de acionamento

14. Correia de filtro inferior

15. Rolo de ajuste inferior

16. Bandeja inferior de recebimento de líquido





NOTA:



1. A máquina funciona suavemente, sem impacto de vibração

2. A carga da base é 1,6 vezes o peso da máquina. A espessura da camada superficial de concreto, o conjunto de barras de aço da fundação de concreto são determinados pelo usuário.

3. Além do lado próximo à correia transportadora, os outros três lados estão a cerca de 1m da máquina.

4. Fazer um tanque de coleta de água é para coletar água, também determinado pelo usuário

5. A unidade é mm.





Parâmetros técnicos da prensa de filtro de correia:



Tipo		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Largura do filtro (mm)		750	1000	1500	2000		2500	3000
Concentração de entrada de capacidade (s.s.1.5~2.5%)		6～9	8～12	12～18	16～24		20～30	28～38
Volume seco (kg/h)		110～225	150～300	225～450	300～600		375～750	420～950
Teor de umidade (%)		63～84.5	63～84.5	63～84.5	63～84.5		63～84.5	63～84.5
Potência do motor (HP)		1.5	1.5	1.5	2.2		2.2	2.2
Dimensões de referência (mm)	L	4250	4250	4250	4250		4250	4250
	W	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
Peso (kg)		2570	2920	3590	4490	5520		6220





Uso típico de polpa da prensa de filtro de correia:



Tratamento de esgoto urbano, metalurgia e mineração, usina siderúrgica, usina de carvão, química, petroquímica, cervejaria, tingimento, curtume, fábrica de papel e assim por diante.
