| Lugar de origem: | China |
| Marca: | TOPER |
| Certificação: | CE |
| Número do modelo: | XY20/630-30U |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Exportar embalagem de madeira padrão, sem madeira maciça. |
| Tempo de entrega: | 10-15 dias úteis após receber o seu dinheiro |
| Termos de pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Habilidade da fonte: | 500 conjuntos por mês para esta imprensa de filtragem de câmara |
| Área de filtro: | 20m2 | Tamanho da placa: | 630*630mm |
|---|---|---|---|
| Volume da câmara: | 297L | Número da placa: | 24 unidades |
| Pressão do filtro: | 0,6 MPa | Descarga de bolo: | Manualmente |
| Motor: | 2,2 kW | Compressão: | sistema de cilindros hidráulicos |
| Tipo de compressão: | Compressa hidráulica | Material da placa de filtro: | Polipropileno reforçado |
| Função: | Separação sólido-líquido | Aplicativo: | Alimentos, bebidas, produtos químicos, minerais, farmácia, biológicos etc. |
| Tensão: | 380V/220V /400-450V/Personalizado | Condição: | Novo |

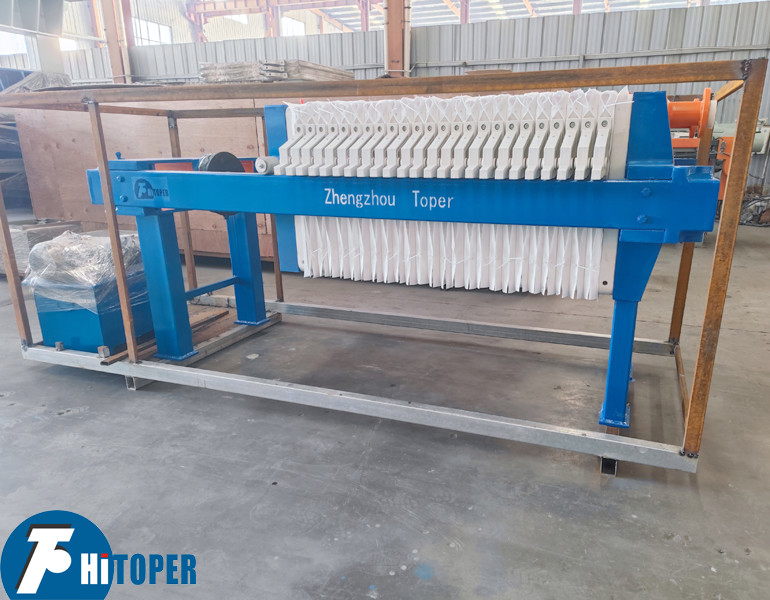

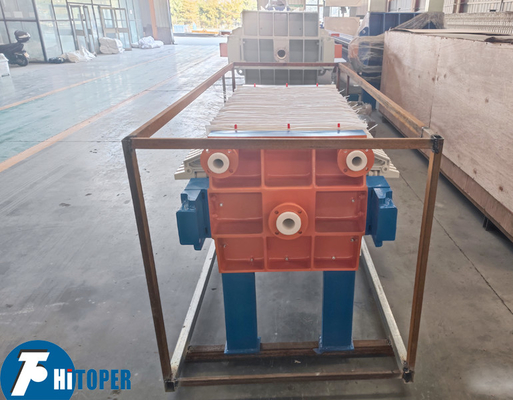

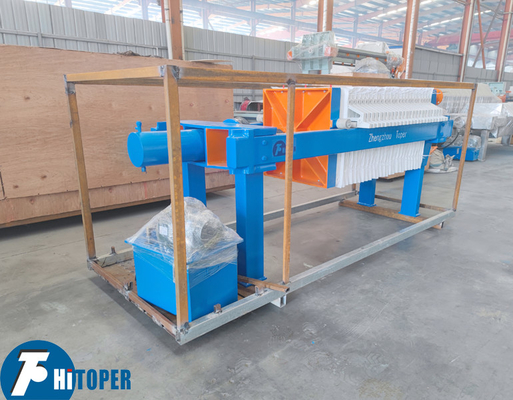

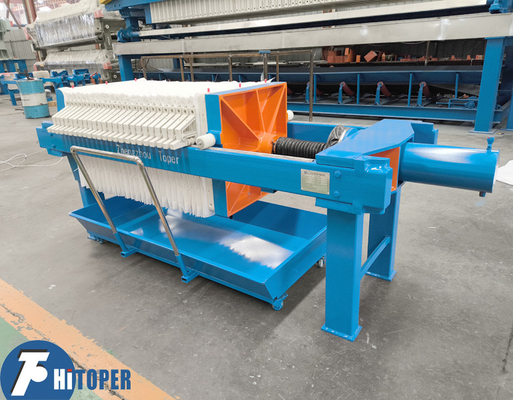

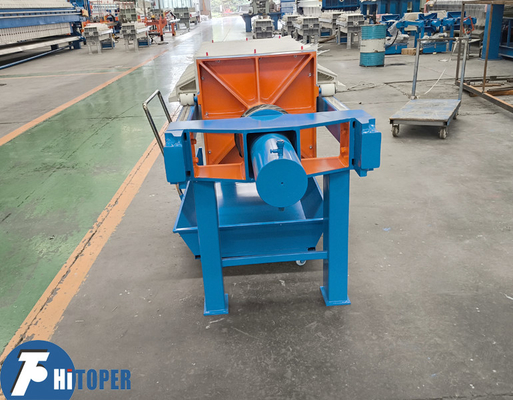

Prensa Hidráulica de Filtro para Separação Sólido-Líquido com Placa de Câmara de 630X630mm
Esta prensa de filtro é amplamente utilizada em petróleo, química, metalurgia, proteção ambiental, alimentos, bebidas, farmacêutica, açúcar, amido, papel, lavagem de carvão, cerâmica, processamento mineral e várias indústrias de tratamento de esgoto para separação de sólidos e líquidos.
Descrição da prensa de filtro de câmara
A prensa de filtro consiste em estrutura, placas de filtro, sistema de prensagem e gabinete de controle elétrico.
A estrutura consiste em base, placa de empurrar, placa de cauda e viga, e a estrutura suporta o dispositivo de prensagem e as placas de filtro.
As placas de filtro são instaladas na viga entre a placa de cauda e a placa de empurrar, com pano de filtro entre elas.
A estrutura do tipo placa-quadro e da prensa de filtro de câmara é a mesma. Exceto pela parte de filtragem que consiste em uma placa, um quadro e pano de filtro, com câmara de filtro entre a placa e o quadro.
O fluxo de líquido da prensa de filtro pode ser dividido em fluxo aberto e fluxo fechado. Fluxo aberto refere-se à descarga direta do filtrado da saída da placa de filtro, fluxo fechado refere-se à coleta do filtrado de várias placas de filtro antes de ser descarregado pela porta de filtrado.
Operação da prensa de filtro de câmara,
Em operação, o dispositivo de prensagem aciona a placa de empurrar para pressionar a placa de filtro e o pano de filtro entre a placa de empurrar e a placa de cauda. As câmaras de filtro são formadas entre as placas de filtro prensadas e os materiais entram nas câmaras de filtro através da entrada de alimentação da placa de cauda. Partículas sólidas permanecem nas câmaras de filtro formando tortas, enquanto o líquido é descarregado da máquina através da torta de filtro e do pano de filtro. Para lavar as tortas de filtro, a água de lavagem pode ser introduzida através da entrada de lavagem da placa de cauda. De maneira semelhante, secar as tortas de filtro com ar comprimido entrando pela entrada de lavagem.
Parâmetro técnico básico da prensa de filtro de câmara:
| Tipo |
Área de filtro (m2) |
Tamanho da placa de filtro (mm) |
Espessura da torta de filtro (mm) |
Volume da câmara de filtro (L) |
Número de placas de filtro (PCS) |
Pressão de filtração (MPa) |
Potência do motor (KW) |
Peso (Kg) |
Dimensão (mm) (C×L×A) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200×700×900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300×700×900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450×700×900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
Diferentes séries de produtos Toper conforme abaixo:
1. Prensa de filtro de câmara comum
2. Prensa de filtro de membrana, com função de segunda prensagem, para obter uma umidade de torta mais baixa.
3. Prensa de filtro de aço inoxidável, venda quente para indústrias de alimentos, medicina e química.
4. Prensa de filtro de ferro fundido, que pode suportar lodo de alta temperatura como 300 °C ou superior.
5. Prensa de filtro de placa redonda, a pressão de filtração pode ser de 1,5 MPa, venda quente para lodo de caulim, argila, cerâmica e assim por diante.
6. Prensa de filtro de correia, trabalho contínuo e melhor uso para resíduos humanos e assim por diante.
7. Filtro de saco e outros filtros menores.
8. Placa de filtro, panos de filtro e outros acessórios.
9. Centrífuga de alimentação e descarga manual comum
10. Centrífuga de alimentação e descarga automática
11. Centrífuga decantadora, trabalho contínuo com grande capacidade.
12. Centrífuga tubular e centrífuga de disco com um fator de separação mais alto para separar o lodo com menor teor de partículas e pequena diferença de gravidade específica entre a fase sólida e a fase líquida.
