| Lugar de origem: | China |
| Marca: | TOPER |
| Certificação: | CE |
| Número do modelo: | DY1000 |
| Quantidade de ordem mínima: | 1 GRUPO |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | recipiente padrão |
| Tempo de entrega: | aproximadamente 30 dias de trabalho após para receber seu pagamento |
| Termos de pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Habilidade da fonte: | 10 grupos pelo mês para esta imprensa de filtro da correia |
| Largura da faixa de filtragem: | 1000 mm | Capacidade: | 8-12 m3/h |
|---|---|---|---|
| Volume seco: | 150-300 kg/h | Teor de humidade: | 63-84.5% |
| Potência do motor: | 1.5kw | Dimensão da referência: | 4250*1880*2100mm |
| Peso: | 2920kg | Aplicação: | couro, papel, impressão e tingidura |
| Tipo de alimentação: | Alimentação por bomba | Tipo de operação: | Funcionamento automático contínuo |
| Tipo de descarga: | Automático | Função: | desidratação, engrossamento e concentração |

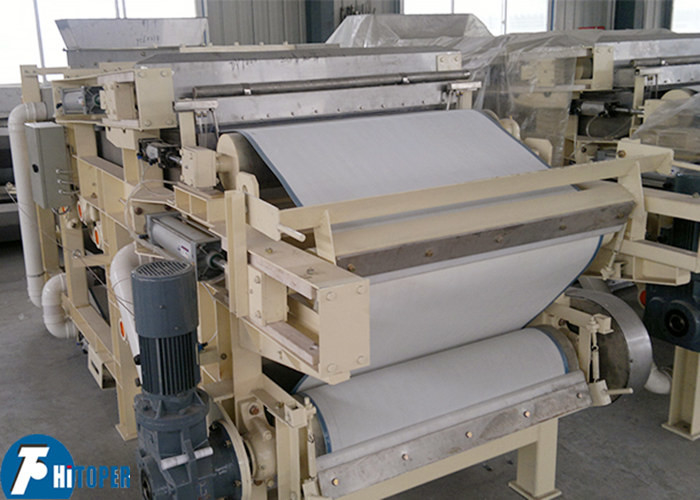

Pressão de filtro de correia de grande capacidade com correia de 1000 mm para tratamento de águas residuais na indústria química
A prensa de filtragem por correia DY consiste numa máquina de acionamento, num distribuidor de lamas, numa correia filtrante, num dispositivo de tensão, numa máquina de regulação automática, numa máquina de lavagem por correia filtrante, num raspador de lama, numa máquina de desidratação por gravidade,Desidratação da cunha, comprimindo a desidratação e o quadro, etc.
The process of filter is that sludge after flocculation treatment goes into sludge distributor to gravity dehydration which is a little long period with horizontal movement and small angle rising periodA partir daí, a lama filtrada é movida por uma correia de filtragem e, sob a gravidade, a água livre é separada do material de floculação.Depois em desidratação de cunha.. The space in wedge dehydration is from small size to big size and then the two filtrating belts come together to make sludge between two belts under gradually growing squeezing pressure to let water discharged frequentlyNeste estágio, a lama perde a mobilidade que prepara-se para o próximo passo de desidratação.
O diâmetro dos rolos de compressão é ordenado de pequeno para grande, mas a pressão sobre a lama aumenta gradualmente.A lama é espremida e o plasma é cortado através de vários rolos de espremimento do tipo S para fazer água saturada desidratada a partir da lama, que termina o processo de desidratação da lama.Quando a correia filtrante passa pelo dispositivo de descarga, os bolos de lama são raspados pelo raspador da correia filtrante.As faixas de filtragem superior e inferior são lavadas e, em seguida, voltar à desidratação por gravidade para cumprir o próximo ciclo de desidratação de lama.
Composição das peças:
1- Quadro.
2Dispositivo de distribuição de lama
3. Caixa superior de recepção de líquidos
4Sistema de rolamentos de desidratação
5Sistema de rolos de compressão
6Dispositivo de tensão
7. bandeja do meio de receção de líquidos
8Dispositivo de lavagem
9Rolha de regulação superior
10Faixa de filtragem superior
11. Escrava superior
12- Escrava de fundo.
13Dispositivo de condução
14Faixa de filtro inferior
15Rolha de ajuste inferior
16Caixa inferior de recepção de líquidos
Nota:
1A máquina funciona sem problemas, sem impacto de vibração.
2O peso da máquina é de 1,6 vezes o peso da máquina. A espessura da camada de resistência do concreto, o conjunto de barras de aço da fundação de concreto são determinados pelo utilizador.
3Para além do lado próximo da correia de conversão, os outros três lados estão a cerca de 1 m da máquina.
4. Fazer tanque de recolha de água é para recolher água, também determinado pelo utilizador
5A unidade é mm.
Parâmetros técnicos do filtro de correia:
|
Tipo |
DY750 | DY1000 | DY1500 | DY2000 | DY2500 | DY3000 | ||
| Largura do filtro ((mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Capacidade de concentração (s.s.)10,5% a 2,5% |
6 ¢ 9 | 8 ¢ 12 | 1218 | 16 ¢ 24 | 20 ¢ 30 | 28 ¢ 38 | ||
| Volume seco ((kg/h) | 110 ¢ 225 | 150 ¢ 300 | 225 ¢ 450 | 300 ¢ 600 | 375 ¢ 750 | 420 ¥950 | ||
| Teor de humidade ((%) | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | 63 ¢ 84.5 | ||
| Potência do motor ((HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
Dimensões de referência (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Peso ((kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
Nossa Empresa
A Zhengzhou Toper é o principal fornecedor de equipamentos industriais na China e também o exportador profissional e prestador de serviços de equipamentos de filtragem e separação.
Concentramos-nos no serviço completo para o projeto de filtragem desde o projeto até ao serviço pós-venda e fornecimento rápido de peças sobressalentes.
Produtos:
A nossa base de fabricação de equipamentos de filtragem produz principalmente uma imprensa de filtragem de membrana totalmente automática ou semi-automática, uma imprensa de filtragem embutida, uma imprensa de filtragem de correia, uma centrífuga, etc.Todos estes produtos são amplamente utilizados na mineração, metalurgia, petróleo, química, medicina, têxtil, impressão e tintura, fabricação de papel, alimentação, álcool, sal inorgânico, lavagem de carvão e indústria de tratamento de águas residuais.
Nossos produtos passaram a Certificação do Sistema Internacional de Gestão de Qualidade ISO9001.
