| Lugar de origem: | China |
| Marca: | TOPER |
| Certificação: | CE |
| Número do modelo: | BY50/800-25U |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | USD14500/SET |
| Detalhes da embalagem: | Pacote de madeira padrão da exportação. |
| Tempo de entrega: | 30 dias de trabalho após para receber seu pagamento |
| Termos de pagamento: | L/C, T/T, D/A, D/P, Western Union |
| Habilidade da fonte: | 50 grupos pelo mês para esta imprensa de filtro do ferro fundido |
| Área de filtragem: | 50 m2 | Tamanho da placa de filtro: | 800*800 mm |
|---|---|---|---|
| Volume de câmara do filtro: | 624L | Placa de filtro e número do número: | 38pcs |
| Número de quadro: | 39pcs | Pressão de filtragem: | 0.6MPa |
| Potência do motor: | 2.2kw | Principais características: | Para carregar a alta temperatura ser 350C. |
| Construção: | Ferro fundido. | Peso: | 7650kg |
| Condição: | Novos | Função: | separação do Contínuo-líquido |
| Estrutura: | tipo do Placa-quadro | Voltagem: | 380V/220V /400-450V/Personalizado |
Pressas de filtragem de chapas de ferro fundido utilizadas na metalurgia, na cerâmica e na indústria petroquímica
Introdução do filtro:
Parte do quadro:
A parte do quadro é o corpo principal da máquina para suportar o mecanismo de filtro e conectar outras partes.
Parte de filtragem:
É composto por placas de filtragem dispostas numa certa ordem no feixe principal e por um pano de filtragem entre elas.As placas de filtragem e o pano de filtragem são dispostos alternadamente para formar várias unidades de filtragem independentes.
Parte da prancha de puxar:
1 Placa de tração automática, a parte da placa de tração automática é composta por motor hidráulico, manipulador, mecanismo de transmissão e dispositivo de suspensão.
2 Puxar manualmente a prancha e puxar manualmente a prancha por turno para descarregar.
Parte hidráulica:
A parte hidráulica é um dispositivo de potência que impulsiona a placa de compressão para comprimir ou afrouxar a placa de filtro e está equipada com uma bomba de êmbolo e várias válvulas de controle.
Parte do motor:
A parte motora é o centro de controlo de todo o sistema.

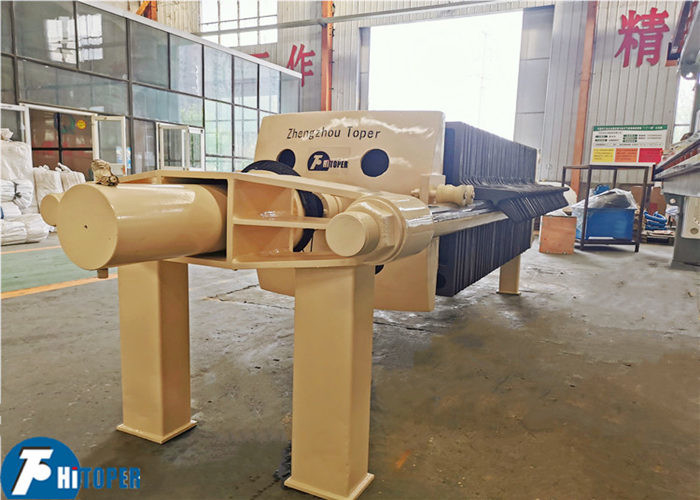

Breve introdução da prensa de filtragem de ferro fundido:
A prensa de filtragem de tipo chapa e quadro de ferro fundido é constituída por ferro fundido ou ferro dúctil de alta qualidade.
É utilizado para filtragem de materiais a altas temperaturas e a elevada resistência da placa de filtragem pode suportar a pressão de filtragem e uma longa vida útil.
Amplamente utilizado para a separação líquido-sólido na indústria petroquímica, metalúrgica, petrolífera, cerâmica, etc.
1. Classificação das chapas: chapas de ferro fundido
2Temperatura de funcionamento: < 350 °C
3Pressão de filtragem:0.6Mpa-0.8Mpa
4 Pressão de compressão:10,0-1,3Mpa
Características:
1, A placa de filtro é feita de ferro fundido, pode resistir a alta temperatura e alta pressão, longa vida útil.
2, A construção de ferro fundido garante a sua resistência ultra-forte a altas temperaturas, adequada para filtrar material de alta temperatura com placa de filtro de ferro fundido de alta resistência, como gelatina,óleo comestível.
3, A viga principal é feita de aço carbono de alta qualidade com processamento de areia, não é fácil de fora de forma, alta intensidade e resistente à corrosão.
45, estrutura compacta, pequeno volume, cobrindo menos espaço, poupando custos.
Dados técnicos desta prensa de filtragem de ferro fundido:
|
Tipo |
Área do filtro (m2) |
Tamanho da placa de filtro (mm) |
Espessura do bolo (mm) |
Volume da câmara (L) |
Número da matrícula (pcs) |
Número de quadros (pcs) |
Pressão de filtragem (Mpa) |
Peso (kg) |
Dimensões ((mm) L×W×H |
|
BQ1/320-25 |
1 |
320 x 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150×760×650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390×760×650 |
|||
|
BQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750×760×650 |
|||
|
BQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780×760×650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055×870×880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235×870×880 |
|||
|
BQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785×870×880 |
|||
|
BQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305 × 870 × 880 |
|||
|
XQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900×870×880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030×870×880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280×870×880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780×870×880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280 × 870 × 880 |
||||
|
BQ20/630-25 |
20 |
630 x 630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750 × 1150 × 1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220 × 1150 × 1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870 × 1150 × 1100 |
|||
|
A partir de 1 de janeiro de 2015 |
20 |
298 |
24 |
25 |
3700 |
2960 × 1150 × 1100 |
|||
|
O que é o nome da empresa? |
30 |
452 |
37 |
38 |
5000 |
3610 × 1150 × 1100 |
|||
|
O que é o nome da empresa? |
40 |
595 |
49 |
50 |
6100 |
4210 × 1150 × 1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600×1100×1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250 × 1100 × 1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900 × 1100 × 1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950×1100×1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580×1100×1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180×1100×1100 |
Série de filtros de prensa:
As prensas de filtragem podem ser divididas em tipos de chapa e quadro e são utilizadas para separação de líquidos sólidos de vários líquidos em suspensão em filtragem por pressão intermitente.As placas de filtragem são pressionadas por dispositivos de prensagem e o líquido em suspensão é bombeado para a câmara de filtragem. partículas sólidas e separadas através de um pano de filtro. Os produtos são simples na estrutura, mas bons em efeitos de separação, convenientes de usar e amplamente aplicáveis à mineração, metalurgia, petróleo,químico, medicina, têxteis, impressão e tintura, fabricação de papel, géneros alimentícios, álcool, sal inorgânico, lavagem de carvão, corantes e tratamento de águas residuais.
Todos os produtos da Toper:
1Pressão automática de filtragem controlada por programa
2Pressão do filtro de membrana
3Pressão hidráulica de filtro de compressão
4Pressão de filtragem mecânica de compressão
5Pressão do filtro Jack
6. Prensa de filtragem de chapa e quadro/câmara de ferro fundido
7Pressão de filtragem de chapas e quadros de aço inoxidável
8Pressão de filtragem de placas redondas
9Pressão de filtragem de bolo de algodão
10Pressão de filtro de papelão
11Pressão de filtragem de correia DY
12Pressão de filtragem de correia de alta pressão DYX
13Pressão de filtragem de cinturão rotativo DNY para espessamento/desidratação por tambor
14Pressão de filtragem de espessamento e desidratação de tripla correia
15Centrifugadora de descarga superior de tipo SS.
16. Centrífuga de descarga do tipo SD de três pés e saco de filtro
17. Centrifugadora de descarga de sacos de filtragem de tipo PD
18. Centrífuga de descarga para cima, três pés, série limpa SSB, SB
19Centrífuga manual de descarga superior do tipo SX
20. Centrífuga de descarga superior manual do tipo PS
21. Centrífuga de descarga automática do tipo SGZ
22Centrifugadora de descarga de fundo do tipo PGZ
23Centrífuga de decantadores da série LW
24Centrífuga tubular
25Filtro de estrutura de aço inoxidável de várias camadas
26Filtro de sacos
27Filtro de diatomita
28Placa de filtragem
29Tecido de filtragem
30Filtro de disco de vácuo
Como encomendar filtro de pressão:
1. Seleccionar o modelo, o material da chapa e do quadro, o modo de prensagem e a forma de filtragem considerando a introdução e os parâmetros da prensa de filtragem.
2De acordo com os seus produtos, escolha o fluxo aberto e o fluxo fechado, lavável ou não lavável, e especifique as condições no contrato.
3- A unidade é fornecida sem bomba. Para encomendar a unidade de bombas completas, indicar no contrato.
4A nossa empresa pode fornecer modelo não padrão para atender às suas demandas especiais.
